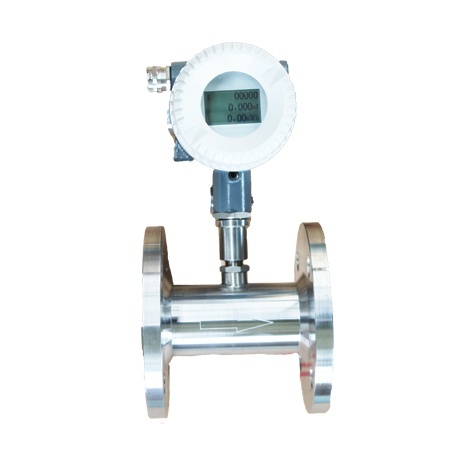

JKLWGY型涡轮流量计

一、JKLWGY型涡轮流量计概述

  涡轮流量计(以下简称TUF)是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。TUF由传感器和转换显示仪组成,传感器采用多口十片的转子感受流体的平均流速,从而推导出流量或总量。转子的转速传送记录。

  TUF在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。在国外液化石油气、成品油和轻质原油等的转动及集输站,大型原油输送管线的首末站大量采用它进行贸易结算。在欧洲和美国TUF是专用的天然气计量表, 仅荷兰在天然气管道线上就采用了2600多台。它们已成为优良的天然气流量计。

二、JKLWGY型涡轮流量计技术参数

◆ 仪表口径(mm)及连接方式:

25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接25、40可选用螺纹连接:

◆ 精度等级: ±1.5%R、±1%R;

◆ 量程比:1:10;1:20;

◆ 仪表材质:表体: 304不锈钢; 叶轮:防腐ABS或优质事日合金;

显示器: 铸铝;

◆ 被测介质温度(°C); -30°C一+80°C;

◆ 环境条件: 温度: -20°C一+60°C; 相对湿度5%-90%

大气压力86- 1 06Kpa;

◆ 输出信号:传感器:脉冲频率信号;低电平≤0.8V; 高电平≥8V; 变送器: 两线制4-20mADC电流信号

◆ 供电电源:传感器:+12VDC、+24VDC(可选);变送器:+24VDC;现场显示型:仪表自带3Vi里电池

◆ 信号传输线: STVPV3x0.3 (三线制) , 2x0.3(二线制);

◆ 传输距高:  ≤1 000m;

◆ 信号线接口:  内螺_纹M20x1 5;

◆ 防爆等级: Exdll BT6;

◆ 防护等级: lp65

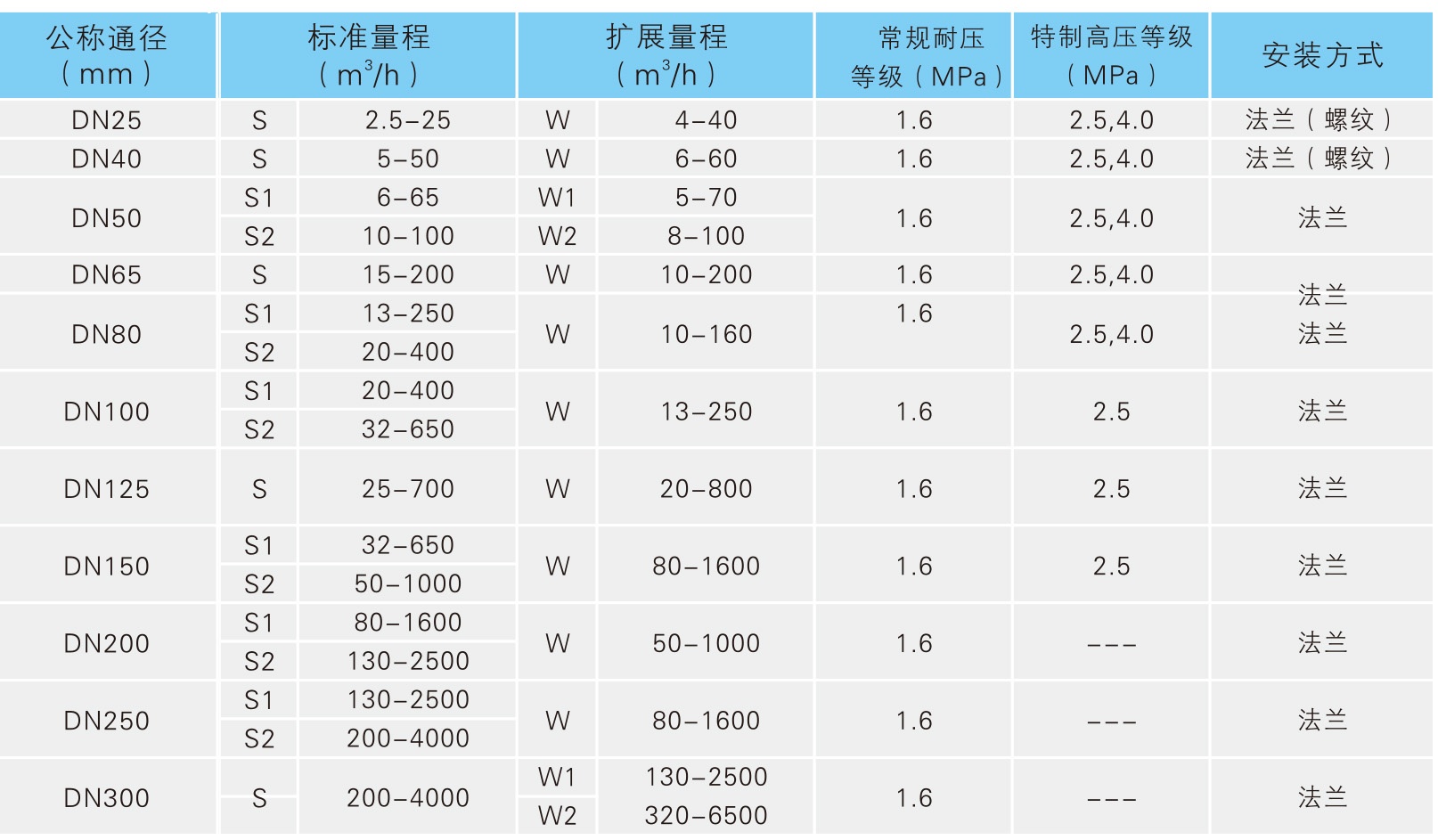

三、 JKLWGY型气体涡轮流量计测量范围及工作压力

四、JKLWGY型液体涡轮流量计技术参数

◆ 仪表口径(mm)及连接方式:

   4、6、10、15、20、25、32、40采用螺纹连接;

   (15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接；

◆ 精度等级: ±1%R、±0.5%R、±0.2%R(需特制) ;

◆ 量程比: 1：10; 1：15; 1：20;

◆ 仪表材质ABS: 304不锈钢; 316(L)不锈钢等;

◆ 被测介质温度(°C) -20℃一+120°C;

◆ 环境条件: 温度: -10°C-+55℃; 相对湿度5%-90%: 大气压力86-106Kpa

◆ 输出信号:传感器:脉冲频率信号; 低电平≤0.8V; 高电平≥8V: 变送器:两线制4-20mADC电流信号;

◆ 供电电源:传感器: +12VDC、+24VDC(可选) ; 变送器: +24VDC; 现场显示型: 仪表白带3.6V組电池

◆ 信号传输线: STVPV3x0.3(三线制) , 2x0.3(二线制);

◆ 传输距离:  ≤1000m;

◆ 信号线接口: 基本型: 豪斯曼接头或白带三芯线缆; 防爆型: 内螺_纹M20 x1 5;

◆ 防爆等级: 基本型: 非防爆产品; 防爆型: Exdll BT6;

◆ 防护等级: IP65

五、 JKLWGY型气体涡轮流量计测量范围及工作压力

六、 JKLWGY型涡轮流量计选型表
